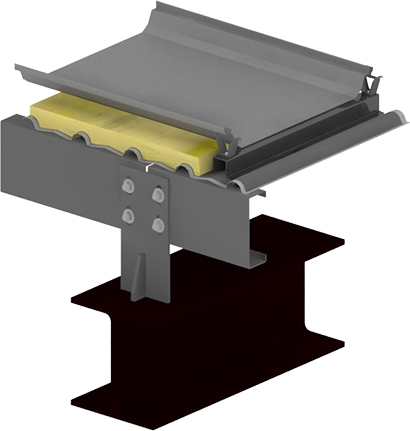

GM24
System
GM24 系統

特性與優勢

Features and Benifits
  1. 板片表面無螺絲外露，可避免螺絲銹蝕導致屋面漏水，降低維修費用。
  2. 特製固定座能吸收板片熱漲冷縮，避免螺絲及結構物的破壞。
  3. 配合隔熱材使用，兼具防火、隔熱、節能低耗的目的。
  4. 雙重扣合，高防水性與氣密性，耐候性佳。
  5. 在歐美實際使用期限超過30年。
  6. 可連續生產長板，縱向搭接少，施工迅速。
  7. 現場施工時程短，降低成本。
  8. 結構強度高，能抵抗較其他工法較大的風吸力。

  1. Clean finish without screws exposed, leak proof and low maintenance.
  2. Exclusive Clip allows roof panel to expand or contract.
  3. Compatibility with all insulation materials.
  4. Double-lock seam creates the tightest seam and provides superb weatherability.
  5. Cost effecitive with a life cycle of over 30 years.
  6. In-situ fabrication and installation available for long panel.
  7. Rapid construction achieves cost reduction.
  8. Higher structural strength carries the higher wind uplift force.

適用範圍

Applications
  1. 平面與斜面屋面
  2. 弧形屋面

  1. Flat roof
  2. Curved roof

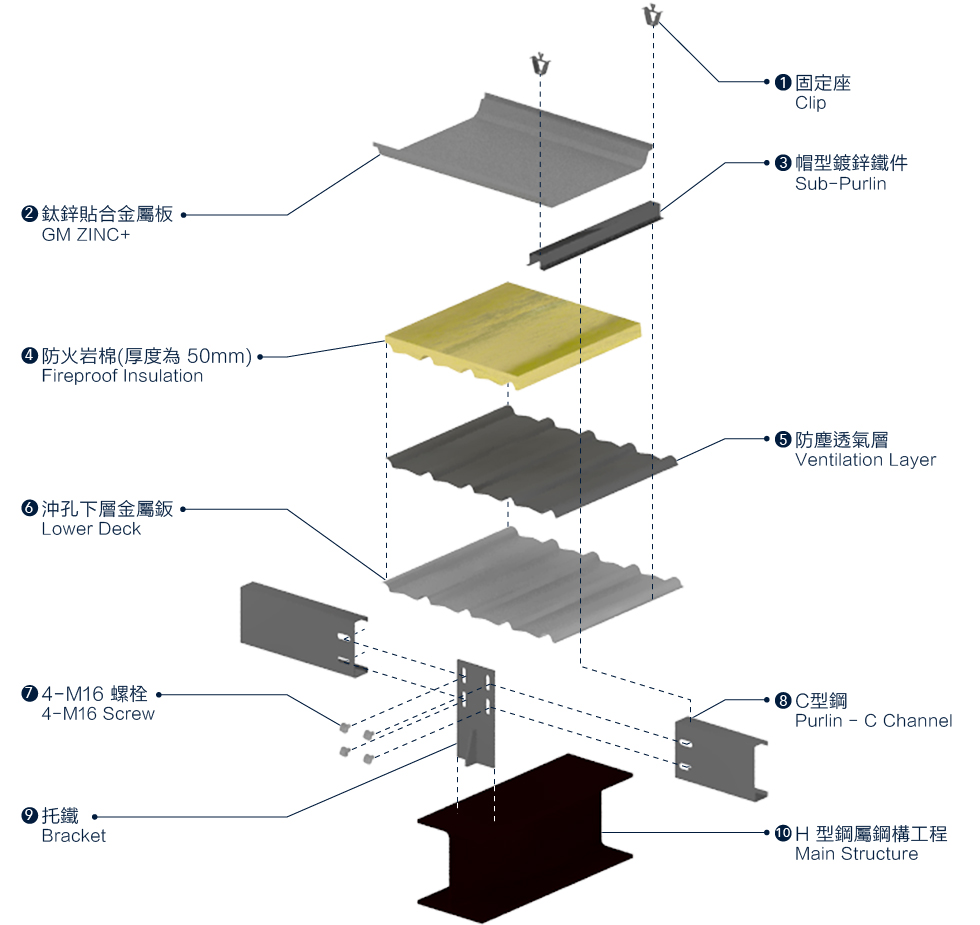

系統分解圖

Parts Exploded View

系統板片搭接與收邊

Panel End Closure and End Laps

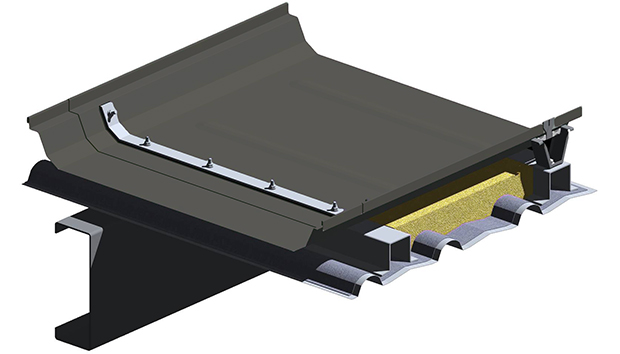

板片搭接標準圖 Panel End Laps
img_products

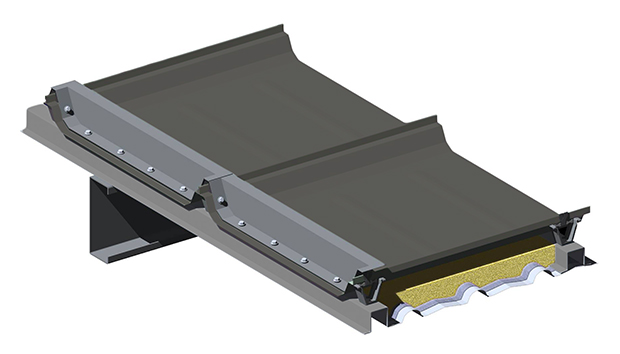

板片端部收邊圖 Panel End Closure
img_products

相關案例

Projects
img_products

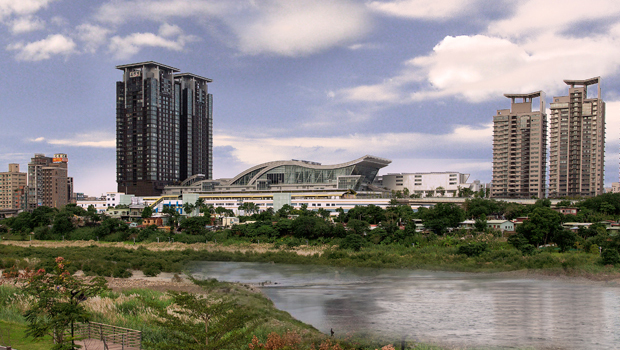

新店美河市商場
MEHAS, Xindian
img_products

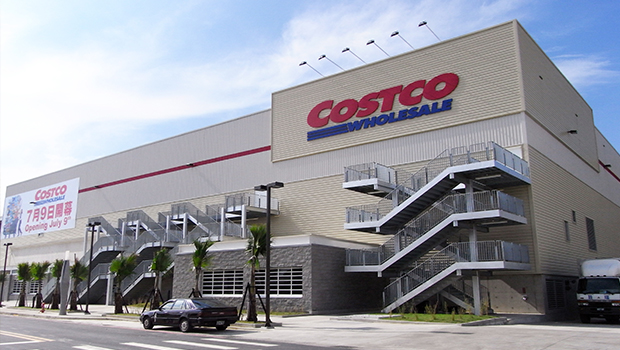

新竹市Costco賣場
Costco Wholesale Corp., Hsinchu City
